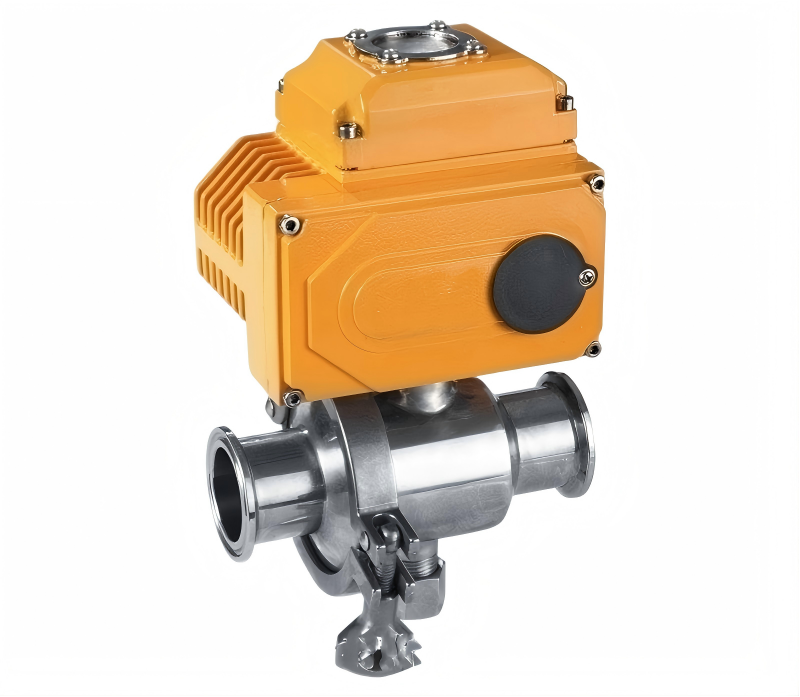

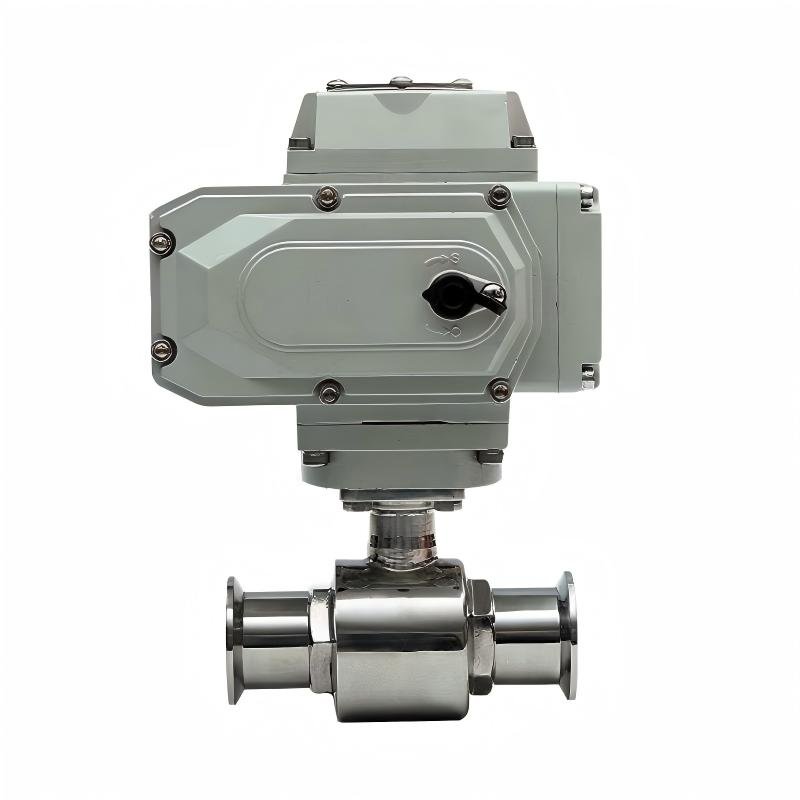

电动卡箍式球阀是引进国外先进技术的基础上进行更新设计，精心制造的产品。它是以PU型电动执行机构为控制动力源，然后有连接阀杆带动阀芯在阀体内转动90°，就可以实现全开—全闭的动作。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点？沙Ｓ糜谑汀⒒ぁ⑶峁ぁ⒅埔⒃熘降裙ひ倒套远刂葡低持凶髟毒嗬爰锌刂苹蚓偷乜刂。
参数
阀体
|
阀体形式
|

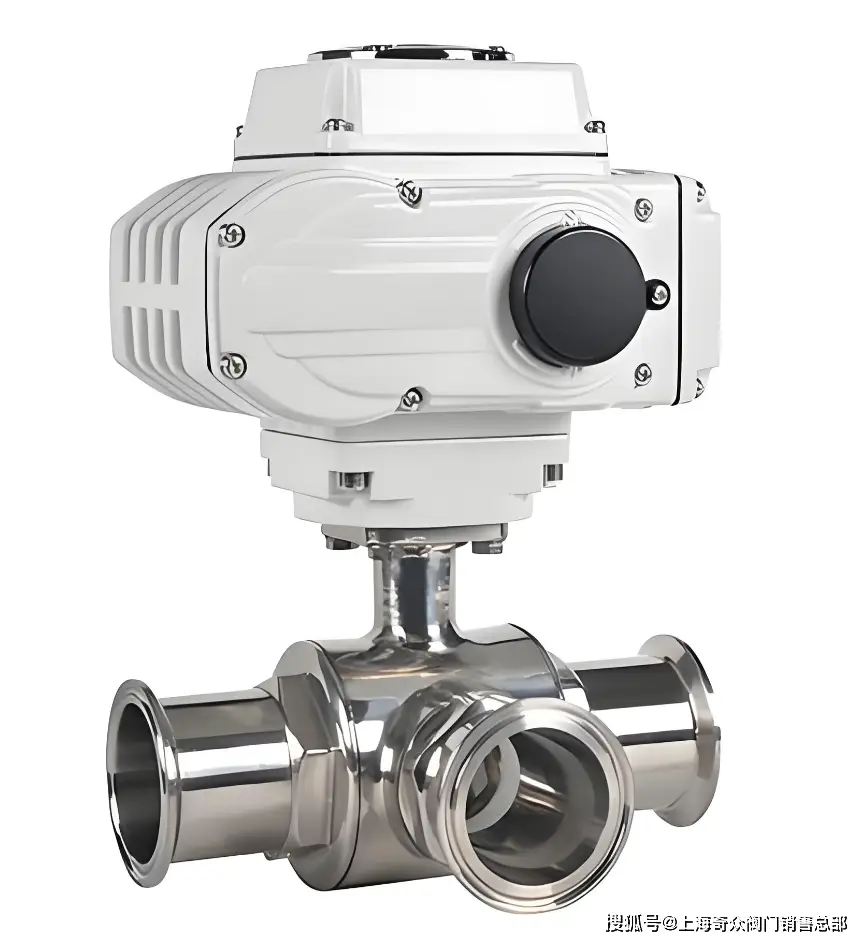

二通式、三通式
|
|
公称通径
|
DN15～102mm
|
|
公称压力
|
PN1.0 MPa
|
|
连接形式
|
快装式(卡箍式)、焊接式、螺纹式
|
|
适用温度
|
PTFE≤180℃
|
|
适用介质
|
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
|
|
产品特点
|
安全卫生，密封好、使用寿命长
|
● 执行机构
|
执行器型号
|
CHR、3810R、HQ、PSQ电动执行机构
|
|
主要技术参数
|
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要性能指标
|
公称通径 DN(mm)
|
φ15-102mm
|
|
允许压差(MPa)
|
≤公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%
|
■ 主要零件材料
|
阀体
|
304/316/316L不锈钢
|
|
阀轴
|
不锈钢
|
|
球体
|
304/316/316L不锈钢
|
|
阀座
|
PTFE
|
■ 主要外形及连接尺寸
|
通径
|
G
|
L1
|
L
|
H
|
D
|
|
15
|
34
|
132
|
100
|
115
|
12.7
|
|
20
|
50.5
|
132
|
100
|
115
|
17.2
|
|
25
|
50.5
|
155
|
120
|
147
|
25
|
|
32
|
50.5
|
155
|
130
|
150
|
31.8
|
|
38
|
50.5
|
155
|
150
|
152
|
35.6
|
|
51
|
64
|
155
|
200
|
172
|
48.6
|
|
63
|
77.5
|
208
|
210
|
192
|
60.3
|
|
76
|
91
|
208
|
220
|
197
|
72.9
|
|
89
|
106
|
256
|
260
|
224
|
88.9
|
|
102
|
119
|
256
|
320
|
232
|
101.6
|
|
